RCトラック(スカニア R620)の組み立て・・その8

公開: 2018/10/07 更新: 2023/08/08boso 毎日つけないプラモ日記

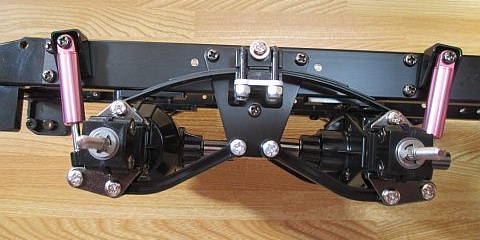

タミヤの1/14 大型ラジコントラック「スカニア R620」の製作(組み立て)。
組み立て説明書にある工程は全部で51工程。
今回は「12 デフギヤ」。

created by Rinker

ノーブランド品

(写真上) デフギヤの組み立て図。

組み立てるデフギヤは2組。

(写真上) デフギヤを構成するパーツはすべてメタル製。

ギヤのかみ合い部にはグリス。
蓋を閉めるネジにはネジロック剤。

(写真上) 左端はリングギヤのボックス。

写真の裏面はギヤになっている。
リングギヤの内部にサイドギヤ(ベベルギヤ)をセットする。

(写真上) リングギヤ内部にサイドギヤ(ベベルギヤ)をセットした状態。

(写真上) ピニオンギヤ。

写真・右のパーツを写真・左のように組み立てる。

(写真上) 組み立てたピニオンギヤをリングギヤの内部に組み込む。

(写真上) 反対側のサイドギヤ(ベベルギヤ)をセット。

(写真上) そこでケースを閉じるが、ケースを閉じるネジはネジロック剤を使用するように指定されている。
つまり、開け閉めはなくなるのでギヤのかみ合い部分には少し多めにグリスを塗っておいた。

(写真上) 組みあがった2組のデフギヤ。

左の写真はリングギヤが見えている側。
