蒸気機関車の加減リンク及び逆転軸受けの図

「ライブスチームの部屋」に追加中の記事に載っけるための図を作った。

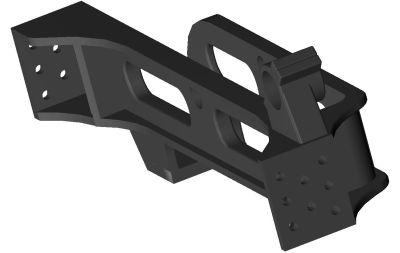

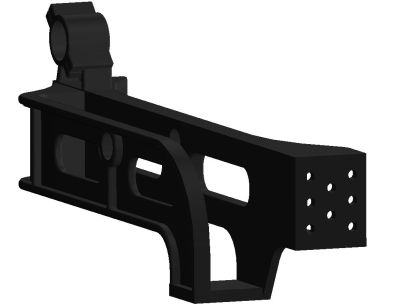

(写真上) 蒸気機関車の加減リンク及び逆転軸受けの図。

疲れたので、肝心の記事はまたあとで書くことにしました。

・・ウ～ム、小学校の夏休みの絵日記のようになってしまった。

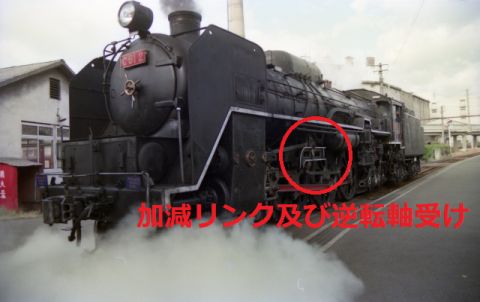

この図はC59形機関車のものです。
 記事はこちら。

趣味の部屋

2012.01.20

蒸気機関車の仕組み(構造) - 2 - 逆転機構

https://www.over-rabbit.com/railway/live-steam/mecha/runningdevice/4082/

蒸気機関車が動く仕組みをCGの図などによってその構造などを交えて整理しています。ここは、その2「逆転機構」です。

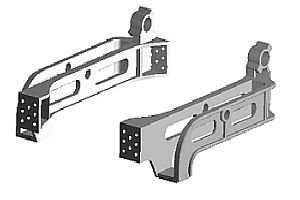

(写真上) 左右一対のものが機関車の両側についている。

←機関車前方   機関車後方→


いろいろな角度から見ると・・

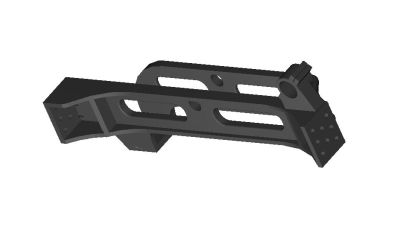

(写真上) 斜め後方・上方からみた図。

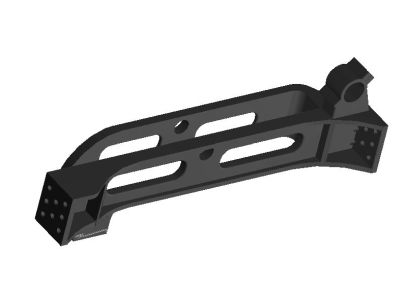

(写真上) 斜め前方・上方からみた図。

(写真上) 前方からみた図。

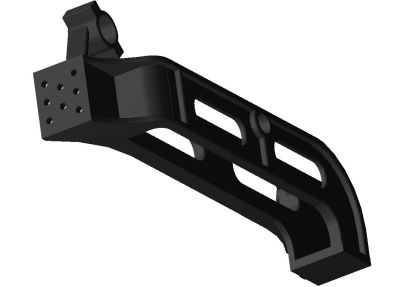

(写真上) 下側後方からみた図。

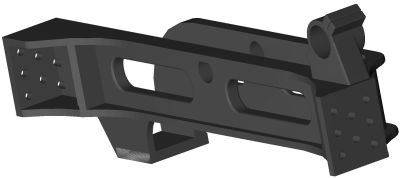

(写真上) 機関車内側からみた図。

(写真上) 機関車内側からみた図。
