蒸気機関車のシリンダ体の図

CADで描いた「蒸気機関車の仕組み」のページに載せる蒸気機関車のシリンダ体の図、ほぼ完成。

(写真上) シリンダ体は実際の蒸気機関車では図の場所カバーの中にある。


図はC59形機関車のシリンダ体。(C62形機関車も同じ。)

(写真上) 光が強すぎて、スパークリングワインのような色に見える(^^;

(写真上) 別の角度から見ると若干落ち着いて見えるか?

(写真上) 下側の大きな筒がメインとなるシリンダ。
上方の小さな筒はピストン弁室。

シリンダとピストン弁室をつなぐ蒸気の通路も描いてます。

記事は、8 蒸気室とシリンダのページで。

趣味の部屋

2012.02.12

蒸気機関車の仕組み(構造) - 8 - 蒸気室とシリンダ

https://www.over-rabbit.com/railway/live-steam/mecha/runningdevice/990/

蒸気機関車が動く仕組みをCGの図などによってその構造などを交えて整理しています。ここは、その8「蒸気室とシリンダ」です。蒸気機関車のシリンダへの蒸気の給排気を制御するピストン弁は蒸気室の中にあります。この蒸気室はシリンダと一体の鋳物で「シリンダ体」として作られています。ワルシャート式弁装置を持つ機関車は左右1対のシリンダ体を持っています。

ひとまず、スパークリングワインのような色は直して。

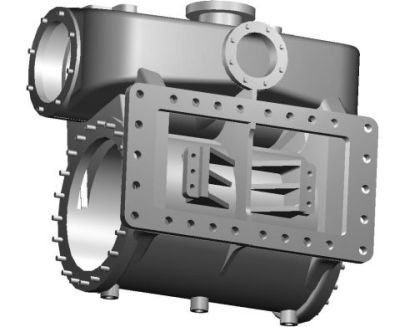

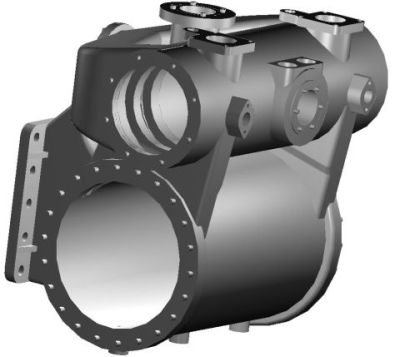

いろいろな角度から見ると・・
